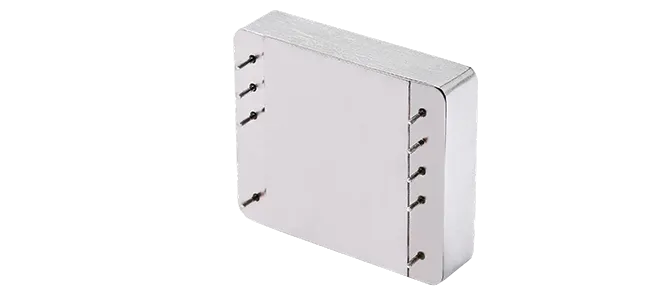

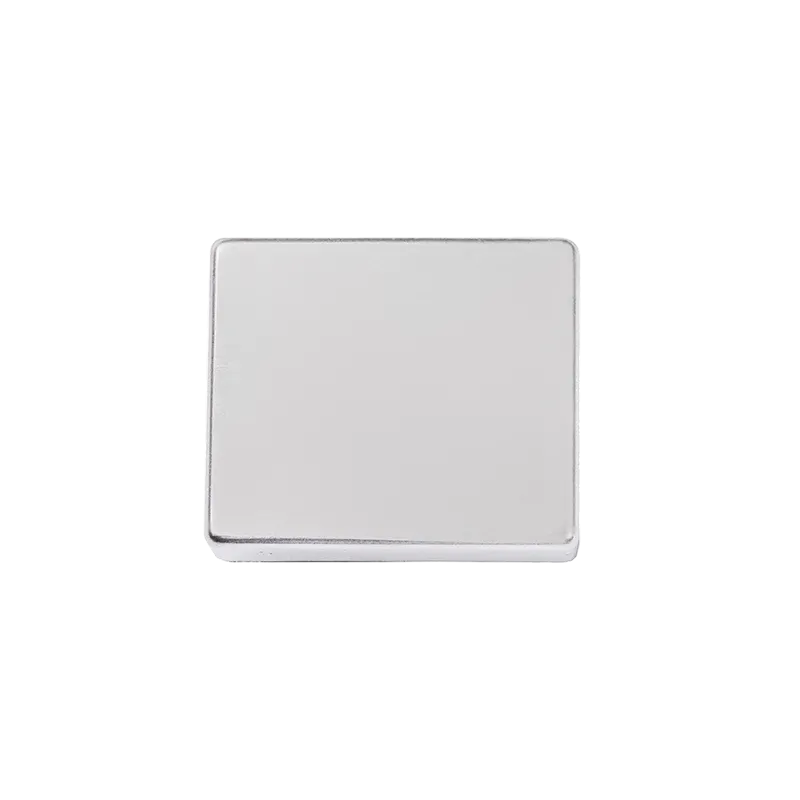

QT45

Продукт Обзор

Особенности:

Легкий и компактный вес

Низкое энергопотребление

Небольшие размеры

Широкий диапазон рабочих температур

, совместимый с SA.45

Основные характеристики:

Точность измерения частоты: Выше, чем 5E-11

Скорость изменения частоты: выше, чем 3E-11 в день

Напряжение питания: +3,3 В

Характеристики включения: Блокировка в течение 4 минут

Внешняя секундная синхронизация: точность синхронизации 1 PPS ≤ 50 нс

Время ожидания: более 5 мкс (24-часовая адаптация, 24-часовая задержка)

Размеры: 41 x 35 x 12 мм3

Вес: менее 40 г

Потребляемая мощность в стационарном режиме: ≤ 130 МВт (при комнатной температуре)

Потребляемая мощность при запуске: ≤ 200 МВт

Рабочая температура: от -10°C до +70°C

Основные области применения:

Портативные измерительные приборы, детекторы подводных лодок, морское исследовательское оборудование

Технический Показатели

	Показатель эффективности	Атомные часы QT40G CPT	Часы с чиповой шкалой QT45	Часы CPT QT55	Часы QT31
1	Выходная частота	10 МГц	10 МГц 16,384 МГц 20 МГц 24,576 МГц	10 МГц	10 МГц
2	Заводское смещение частоты	≤±5E-11	≤±5E-11	≤±5E-11	≤±5E-11
	Стабильность частоты	≤1Э-10/с ≤3Э-11/10с ≤1Э-11/100с	≤3Э-10/с ≤1Э-10/10с ≤3Э-11/100 с	≤5Э-11/с ≤3Э-11/10 с ≤1Э-11/100 с	≤5Э-11/с ≤1,8Э-11/10 с ≤7Э-12/100 с
4	Скорость смещения частоты	≤1E-11/24 ч	≤3E-11/24 ч	≤5E-12/24 часа	≤5E-12/24 часа
	После 1 дня работы	≤8E-10	≤1E-9	≤1E-9	≤4E-11
5	Частотно-температурный коэффициент	(-5~60°C)	(-55~+80°C)	(-10~+70°C)	(-40~80°C)
		≤2E-10 (+20~+40°C)
6	Точность частоты (привязана к внешней частоте в 1 секунду через 2 часа)	≤±1E-12/24 часа	≤±1E-12/24 часа	≤±1E-12/24 часа	—
7	Время блокировки при запуске	≤5 мин	≤4 мин	≤10 мин	≤7 мин (при комнатной температуре) ≤15 мин (-5°C)
8	Остаточная работоспособность (после 24-часовой тренировки)	≤3 мкс/24 часа	≤5 мкс/24 часа	≤1 мкс/24 часа	—
9	Потребляемая мощность	Постоянная: ≤2 Вт (3,3 В) Пиковая: ≤5 Вт (3,3 В)	Постоянная:	Постоянная мощность: Максимальная мощность: ≤14 Вт (12 В)	Постоянная мощность: ≤6 Вт (5 В) Максимальная мощность: ≤20 Вт (5 В)
10	Рабочих температур	-55~+80°C	-10~+70°C	-40~+80°C	-5~+60°C
11	Размеры (мм)	41 × 35 × 12	41 × 35 × 12	50.8 × 50.8 × 17.8	50.8 × 50.8 × 25
