МС4110

Продукт Обзор

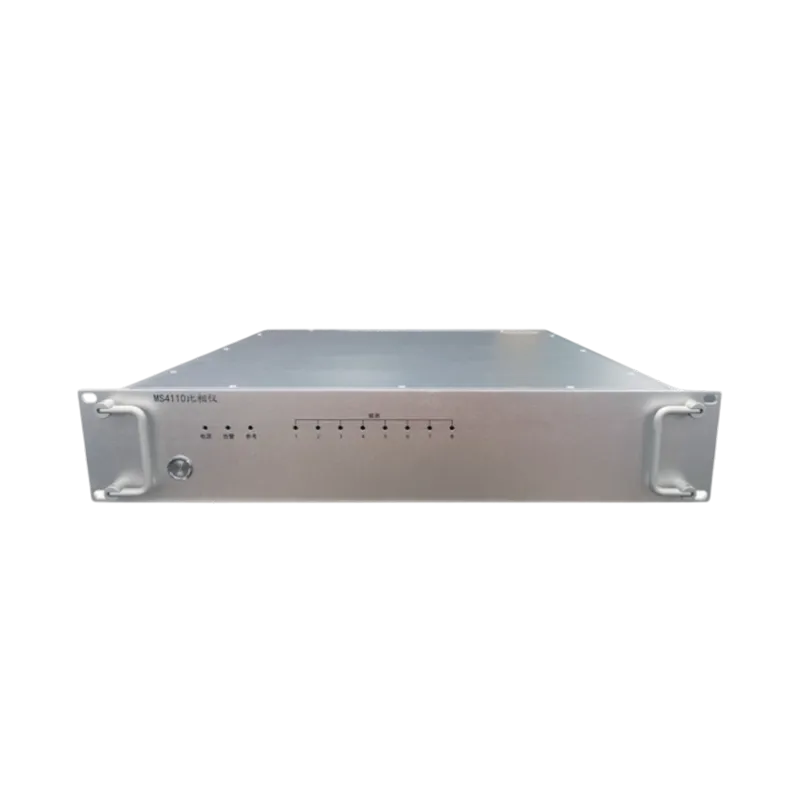

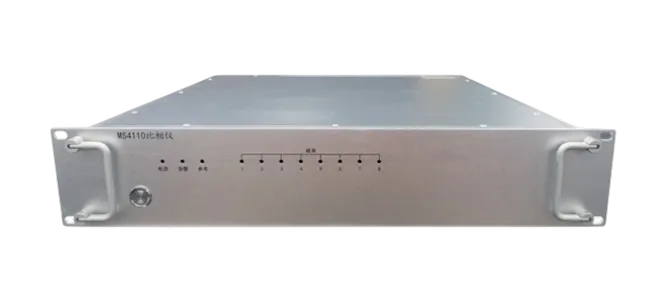

Фазовый компаратор MS4110 - это прибор, основанный на принципе измерения разницы во времени с двойным смешиванием и использующий цифровую технологию для измерения частоты. Устройство состоит из основного блока и программного обеспечения для мониторинга и обработки данных. Его основная функция заключается в анализе относительного отклонения частоты, разности фаз и стабильности частоты измеряемой частоты. Он может принимать внешний источник сигнала в качестве эталонного для выполнения сравнения фаз и измерений между сигналами нескольких частот. Прилагаемое программное обеспечение обеспечивает мониторинг устройства, управление конфигурацией, создание файлов и их хранение. Фазовый компаратор MS4110 размещен в корпусе для монтажа в стойку 2U и содержит плату освещения, модуль частотного микшера, модуль измерения разницы во времени, модуль частотного разделения и модуль питания.

Основные функции:

Поддерживает восемь внешних входов измерительного сигнала;

Поддерживает один внешний опорный вход 10 МГц для калибровки источника частоты;

Предоставляет возможности мониторинга сети и последовательного порта;

Имеет удобное программное обеспечение для хоста для сбора, обработки и хранения результатов измерений в режиме реального времени.

Технический Показатели

Предмет	Элемент индикатора	Содержимое индикатора
Время измерения		от 1 до 100000 секунд
Количество каналов измерения		8 каналов
★Точность измерения (В зависимости от показаний прибораДисперсия Аллана)	1 с	≤1,5E-13
	10 с	≤2,0E-14
	100 секунд	≤3,0E-15
	1000 секунд	≤2,0E-15
Внешний эталонный интерфейс	10 МГц	1-канальный, BNC
Интерфейс управления	Сетевой порт	RJ-45 1-канальный
Интерфейс управления	Последовательный порт	RS232 1-канальный
источник питания	Источник питания переменного тока	220 В переменного тока±22 В, 50 Гц±1 Гц
источник питания	потребляемая мощность	≤40 Вт
Адаптируемость к окружающей среде	Рабочая температура	-20℃ ~ +60℃
Адаптируемость к окружающей среде	Температура хранения	-40℃ ~ +75℃
Физические характеристики	Размеры	430мм450мм88мм (стандартный шкаф 2U)
