МС4140

Продукт Обзор

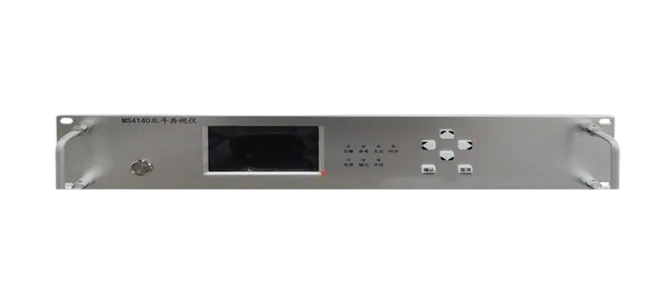

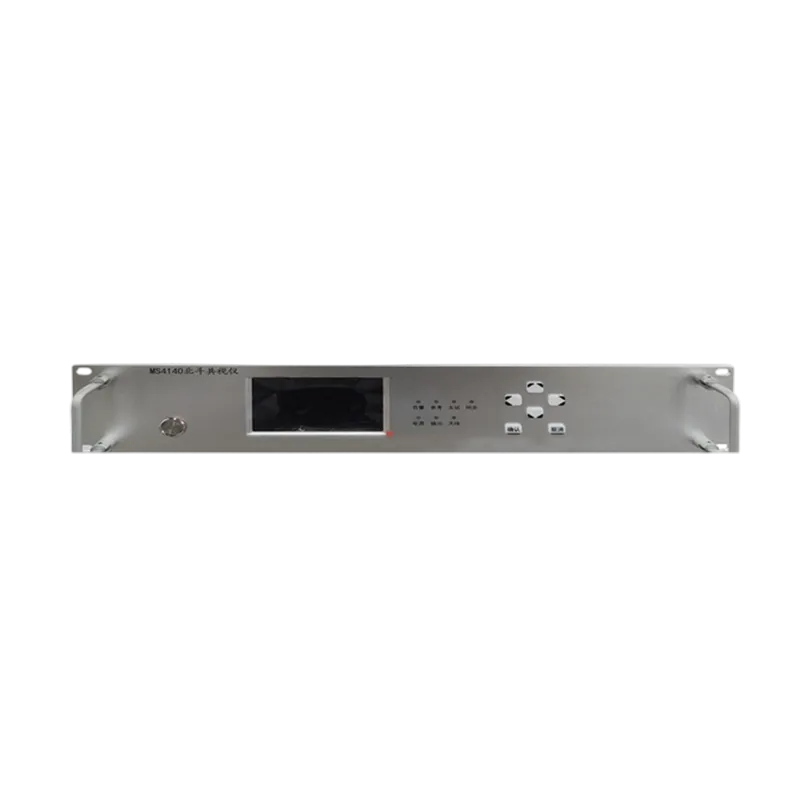

MS4140 Beidou Common View Observer - это стандартное устройство для отслеживания времени. Оно состоит из высокоточной антенны, устройства сравнения времени и программного обеспечения для мониторинга и обработки данных. Он может отсчитывать время по национальному стандарту, обеспечивая дистанционную передачу и регенерацию времени (до 1500 км). Основные функции включают в себя прием и обработку спутниковых сигналов навигационной системы с использованием предоставленных пользователем сигналов времени и частоты в качестве эталонных измерений, локальное хранение и вывод необработанных данных наблюдений и данных общего обзора в режиме реального времени и, в конечном счете, обеспечение возможности сравнения общего времени просмотра между различными пользователями посредством обмена общими данными обзора. Вспомогательное программное обеспечение позволяет осуществлять мониторинг устройств, а также создавать и хранить файлы общего просмотра. Монитор MS4140 Beidou Common View Observer выполнен в корпусе 2U, который можно монтировать в стойку, и содержит основную плату для измерения времени и частоты, приемник Beidou common view, рубидиевые атомные часы и модуль питания.

Основные функции:

1. Часы с гражданским кодом и дополнительным военным кодом.

2. Встроенные рубидиевые часы обеспечивают высокоточный отсчет времени в случае сбоя внешнего времени.

3. Передняя панель оснащена дисплеем, индикаторами и кнопками, обеспечивающими индикацию состояния и функции графического отображения. Он предлагает как локальное, так и удаленное управление.

4. Он обеспечивает синхронизированную обработку и вывод результатов в форматах CGGTTS и RINEX 3.0.

5. Он поддерживает внешние опорные входы частотой 1 PPS и 10 МГц и оснащен вторым выходом для общего просмотра сигналов частотой 10 МГц.

6. Он поддерживает отслеживание национальных центров времени и частот, позволяя удаленно восстанавливать национальное стандартное время.

7. Он поддерживает функцию ретрансляции common-view, обеспечивая высокоточную передачу времени на большие расстояния.

8. Он поддерживает удобное программное обеспечение главного компьютера.

9. Он обеспечивает мгновенную сигнализацию о неисправностях и создание отчетов, позволяя осуществлять удаленный и онлайн-мониторинг рабочего состояния устройства по сети.

10. Он может обмениваться данными сравнения в режиме общего просмотра через сетевой интерфейс.

11. Он поддерживает два источника питания переменного тока.

Основные области применения:

Технический Показатели

Классификация Элемент индикатора Параметр индикатора
Системные индикаторы Точность общего просмотра ≤5 секунд (максимальное расстояние между главной и подчиненной станциями 1500 км)
Точность хронометража ≤1 мкс/24 часа, 5 мкс/72 часа, 5 мс/6 м, 10 мс/12 м
Точность определения местоположения Погрешность по горизонтали ≤ 1,5 метра, по вертикали ≤ 3 метра
Входной опорный сигнал 1PPS Уровень 5 В TTL
Импеданс 50Ω
Интерфейс Канал BNC-K1
Входной опорный сигнал 10 М Амплитуда 10 дБм±3 дБм
Импеданс 50Ω
Интерфейс 1-канальный BNC-K
Входной радиочастотный сигнал Частота BeiDou, GPS, ГЛОНАСС
Интерфейс 1-канальный TNC-K
Выход 1 PPS Уровень 5 В TTL
Импеданс 50Ω
Точность по времени ≤50 секунд
Интерфейс BNC-K 4-полосный
Выход 10 м Уровень 10 дБм±3 дБм
Стабильность частоты ≤1E-11/с, ≤4E-12/10с, ≤1E-12/100с
Точность частоты
Фазовый шум

Интерфейс 4-полосный BNC-K
Выход B (постоянного тока) Уровень RS422
Точность измерения времени GJB 2991A-2008: ≤200нс
Интерфейс Авиационный штекер 1-полосный
Выход 1PPS+TOD Уровень RS422
Точность по времени ≤50 нс;
Формат 8 битов данных, бит четности отсутствует, 1 стоп-бит, 115200 бит/с, частота обновления данных 1 Гц
Интерфейс 1-позиционный авиационный штекер
Выход E1 Уровень Уровень переменного тока
Импеданс Несбалансированный на 75 Ом
Точность измерения частоты
Интерфейс 1 канал BNC-K
Выход NTP Уровень напряжения Ethernet (электрический)
Точность определения времени (Протоколы NTP v2, v3 и v4, SNTP, MD5): ≤1 мкс
Интерфейс Запираемый разъем RJ45 (1-полосный)
Выход PTP Уровень напряжения Ethernet (электрический)
Точность по времени ≤100 нс
Интерфейс Фиксирующий авиационный разъем RJ45 -односторонний
Общий вид данных Формат данных CGGTTS, RINEX3.0
Интерфейс Фиксирующий авиационный разъем RJ45 - односторонний
Интерфейс управления Сетевой порт RJ-45 1-полосный
Последовательный порт RS232 1-полосный
Адаптируемость к окружающей среде Рабочая температура -20°C ~ +60°C
Температура хранения -40°C ~ +75°C
Физические характеристики Размеры 430 мм* 450 мм* 88 мм Стандартный шкаф 2U
Электрические характеристики Двойной источник питания переменного тока 220 В±22 В переменного тока, 50 Гц±1 Гц
Стабильное энергопотребление ≤30 Вт
