МС4150

Продукт Обзор

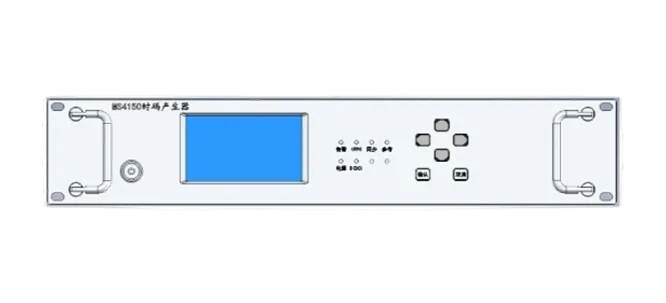

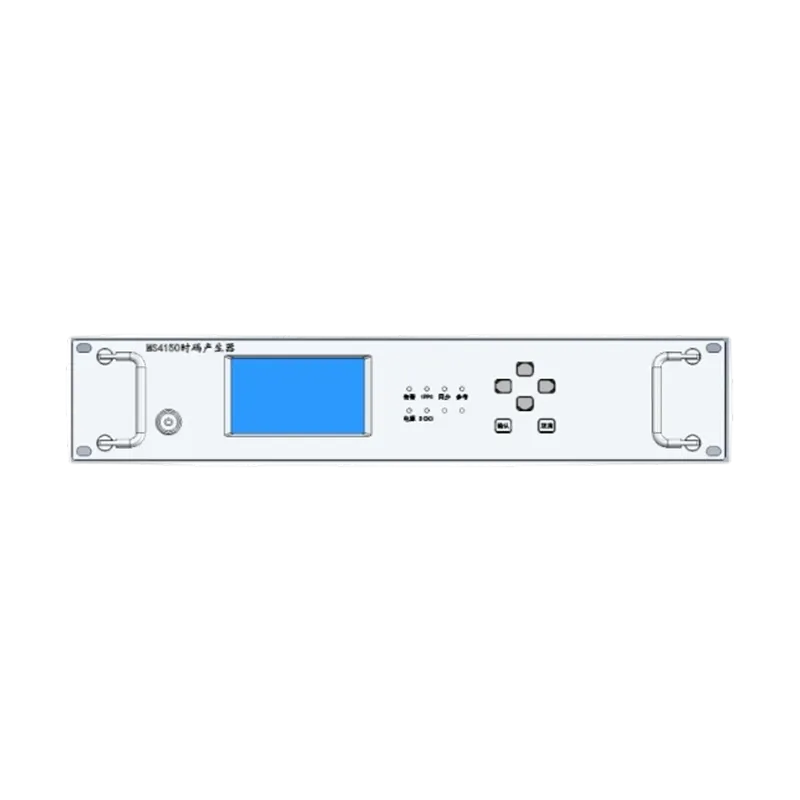

Генератор временных кодов MS4150 - это высокопроизводительное устройство для коммутации импульсных сигналов. Оно состоит из главного устройства и программного обеспечения для мониторинга. Его основная функция заключается в приеме внешней опорной частоты 10 МГц для генерации точных и стабильных сигналов времени 1PPS, B-кода, NTP и PTP. Он также может получать данные о национальном стандартном времени, получая внешние сигналы 1PPS и TOD. Когда внешний источник отсчета недоступен, встроенные атомные часы/кварцевый генератор с высокой стабильностью поддерживают национальное стандартное время в течение заданного периода времени. Информация о системном времени может передаваться во все подсистемы более низкого уровня с помощью сообщений протокола сетевого управления SNMP и может генерировать локально привязанные сигналы 1PPS, B-кода, NTP и PTP. Вспомогательное программное обеспечение обеспечивает мониторинг устройств и управление конфигурацией. Импульсный коммутатор временных кодов MS4170 поставляется в корпусе 2U для монтажа в стойку со встроенным дисплеем, светодиодной панелью, клавиатурой, платой управления временем и частотой и модулем питания.

Основные функции:

Принимает два внешних входных сигнала 1PPS и два входных сигнала 10 МГц;

Принимает один входной сигнал 1PPS/TOD/B-кода.

Выводит четыре сигнала 1PPS и четыре сигнала B-кода.

Выводит один сигнал 1PPS/TOD/B-кода.

Предоставляет возможности мониторинга сети и последовательного порта.

Удобное программное обеспечение для хостинга обеспечивает мониторинг и настройку.

Технический Показатели

Проект	Элемент индикатора	Содержимое индикатора
★ Выходное фазовое разрешение 1PPS		≤200pps
Входной интерфейс	1PPS	2 канала
	10 МГц	2-канальный
	1PPS/TOD/B (DC)	1-канальный
Выходной интерфейс	1PPS	4-канальный
Выходной интерфейс	B (DC)	4-канальный
Интерфейс управления	Сетевой порт	RJ-45 1-полосный
Интерфейс управления	Последовательный порт	RS232 1-полосный
источник питания	Источник питания переменного тока	220 В переменного тока±22 В, 50 Гц±1 Гц
источник питания	потребляемая мощность	≤30 Вт
Адаптируемость к окружающей среде	Рабочая температура	-20℃ ~ +60℃
Адаптируемость к окружающей среде	Температура хранения	-40℃ ~ +75℃
Физические характеристики	Размеры	430мм450мм88мм (стандартный шкаф 2U)
