МС4170

Продукт Обзор

Коммутатор временных кодов MS4170 - это высокопроизводительный прибор для коммутации импульсных сигналов. Он состоит из основного блока и программного обеспечения для мониторинга. Его основные функции включают в себя изоляцию двух входов 1PPS и двух входов с кодом B, а также усиление и вывод восьми сигналов 1PPS и восьми сигналов с кодом B, что обеспечивает высокую согласованность каналов и низкую задержку переключения. Прилагаемое программное обеспечение обеспечивает мониторинг устройств и управление конфигурацией.

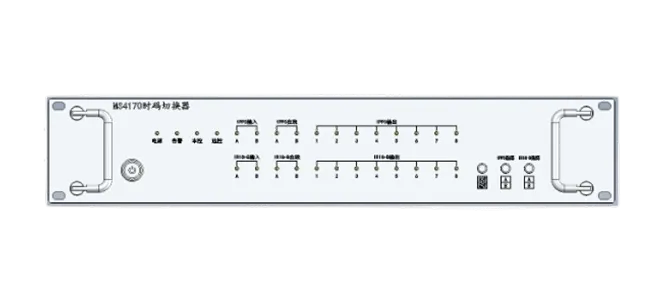

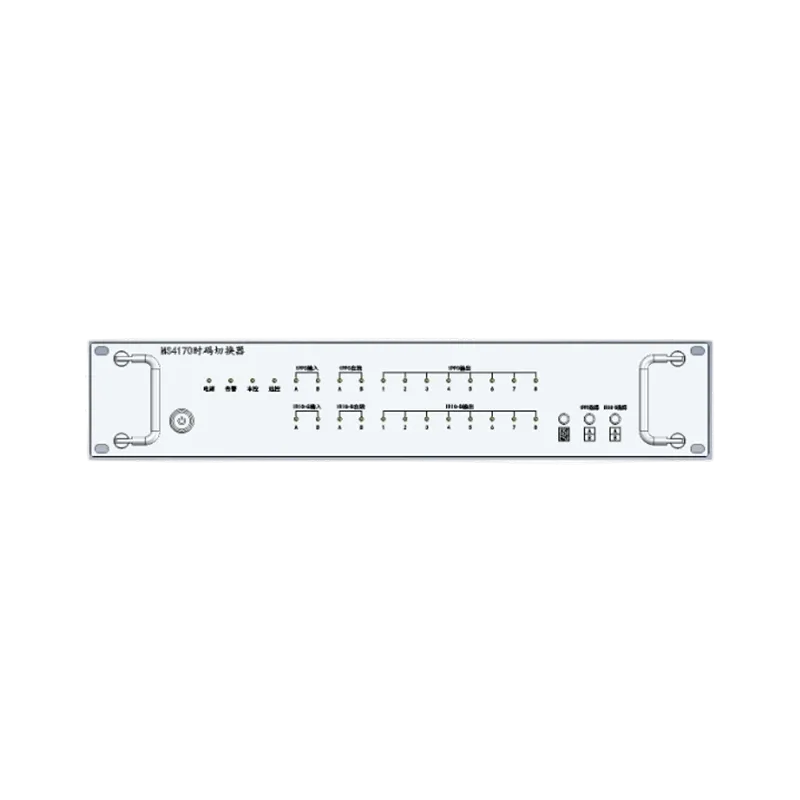

Импульсный коммутатор временных кодов MS4170 поставляется в корпусе 2U для монтажа в стойку и оснащен встроенным модулем отображения клавиш, модулем обработки времени и частоты, а также модулем питания.

Основные функции:

Принимает два внешних 1PPS и два B-кодовых сигнала на вход со сверхнизким временем переключения.

Выводит восемь 1PPS и восемь B-кодовых сигналов с высокой согласованностью каналов.

Предоставляет возможности мониторинга сети и последовательного порта.

Имеет удобное программное обеспечение для мониторинга и настройки хоста.

Технический Показатели

Проект	Элемент индикатора	Содержимое индикатора
Время переключения		≤10 мкс
Входной интерфейс	1 PPS	2 канала
Входной интерфейс	IRIG-B (DC)	2-полосный
Выходной порт	1 PPS	8-полосный
Выходной порт	IRIG-B (DC)	8-полосный
Порт управления	Сетевой порт	RJ-45 1-полосный
Порт управления	Последовательный порт	RS232 1-полосный
источник питания	Источник питания переменного тока	220 В переменного тока±22 В, 50 Гц±1 Гц
источник питания	потребляемая мощность	≤20 Вт
Адаптируемость к окружающей среде	Рабочая температура	-20°C ~ +60°C
Адаптируемость к окружающей среде	Температура хранения	-40°C ~ +75°C
Физические характеристики	Размеры	430мм450мм88мм (стандартный шкаф 2U)
