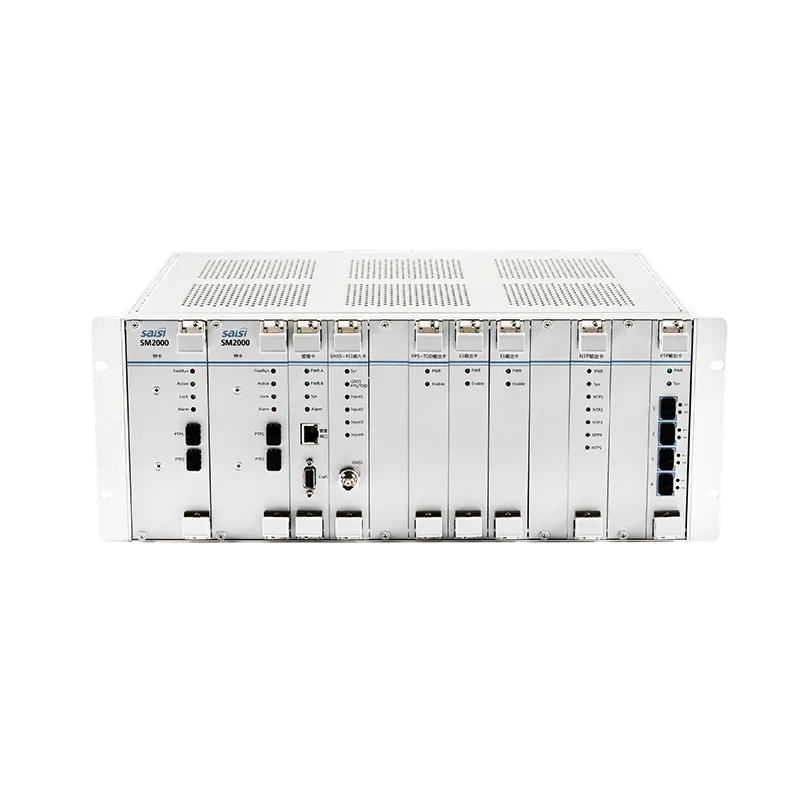

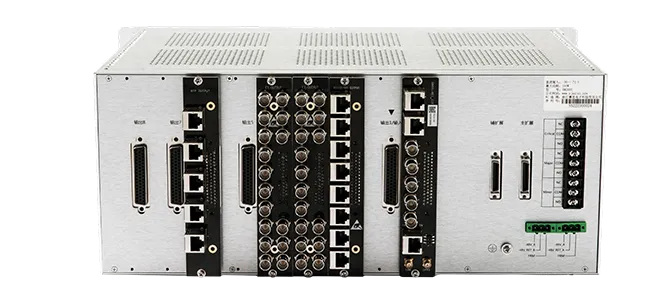

СМ2000

Продукт Обзор

SM2000 - это высокоточное сетевое устройство синхронизации операторского класса /платформа для объединения времени и частоты, поддерживающая стандарт IEEE 1588. В нем используется технология цифровой фазовой автоподстройки частоты (DLLL) и независимый алгоритм синхронизации на основе ПЛИС (полевой программируемой логической матрицы) для обеспечения высокоточных и надежных опорных сигналов времени и частоты. Устройство обеспечивает опорный источник тактовой частоты, соответствующий стандартам ITU-T G.811 и G.812; традиционный сигнал синхронизации частоты 2 Мбит/2 МГц; и временные выходы, такие как PPS+TOD, NTP и PTP-протокол.

Особенности:

Поддерживает IEEE 1588v2 и обеспечивает вывод PTP уровня 2/ 3

Поддерживает платы с возможностью горячей замены и шасси расширения

Проходит тесты доступа к сети уровня 1, 2 и 3, проводимые Министерством промышленности и информационных технологий.

Прошел испытания на сейсмостойкость 7, 8 и 9 уровней, проведенные Китайской лабораторией телекоммуникационных технологий

Прошел испытания при низком давлении, пригоден для использования на плато

Поддерживает конфигурацию и управление CLI, SNMP и TLI

Основные области применения:

Сети синхронизации связи операторов мобильной связи, сети синхронизации связи энергосистем, железнодорожный транспорт и другие сценарии синхронизации.

Технический Показатели

Проект		Технические характеристики
Характеристики синхронизации	Точность частоты (спутниковое слежение)	±3,0E-13
	Точность частоты (при свободном движении)	±5,0E-11
	Диапазон включения	±2,0E-8
	Диапазон удержания	±2,3E-8
	Дрожание
	Дрейф	≤40 секунд/2 дня
	Задержка	≤-4,3E-12 (3,5 дня)
Производительность PTP	Точность вывода
Производительность PTP	Скорость отклика клиента	500 клиент/с
Входной сигнал		Сигнал спутника GPS/Beidou, E1, PTP, PPS+TOD
Выходной сигнал		E1, PTP/NTP, PPS+TOD, 10 МГц, IRIG-B
Расширенный выход		Поддерживаемый
Порт управления		RS232, RJ45
Протокол сетевого управления		Поддерживает TL1, SNMP
источник питания		-48 В (постоянного тока), резервные двойные источники питания
потребляемая мощность
Условия эксплуатации	Температура	-10℃~60℃
Условия эксплуатации	Влажность	0~95% (без образования конденсата)
Размеры (В × Ш × Г)		177 мм × 432 мм × 287 мм
Вес		≤10 кг
