Кристаллы

Продукт Обзор

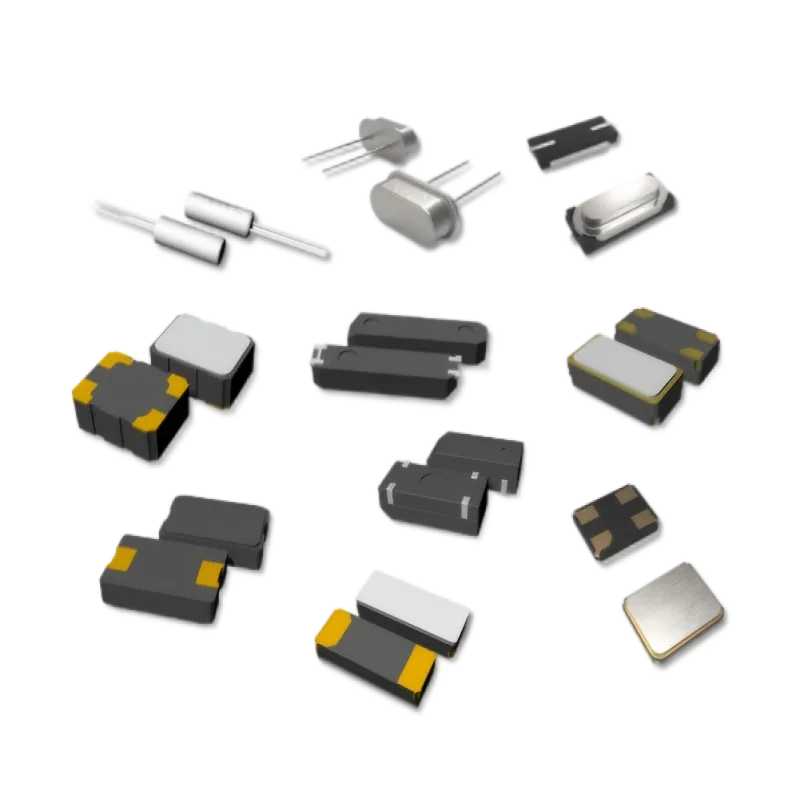

Резонаторы (кристаллы) - это пассивные электронные компоненты, которые используют пьезоэлектрический эффект кристаллов кварца для генерации высокоточной частоты колебаний, служащей источником опорных тактовых импульсов для цепей.

Особенности:

Сверхмалый и тонкий корпус, низкое энергопотребление, широкий диапазон рабочих температур, высокая точность и возможность поверхностного монтажа.

Основные области применения:

Автомобильная электроника: приборы центрального управления, мультимедийные развлекательные системы, видеорегистраторы, мониторы давления в шинах и т.д.

Интеллектуальные устройства: носимая электроника, мобильные телефоны, цифровые фотоаппараты, планшеты, ПК, многофункциональные калькуляторы, Bluetooth-гарнитуры и т.д.

"Умная" бытовая техника: кондиционеры, холодильники, стиральные машины, рисоварки, водонагреватели, роботы-пылесосы и т.д.

"Умные" дома: "умные" дверные замки и т.д.

"Умные" офисы: часы, POS-терминалы и т.д.

Коммуникационное оборудование: коммутаторы, серверы и т.д.

Системы безопасности зданий: IPCs, системы контроля доступа, детекторы дыма и т.д.

Счетчики: счетчики электроэнергии, воды, газа и т.д.

Технический Показатели

	Модель	Стабильность температуры	диапазон температур	Точность при 25 ℃	Размер упаковки	Диапазон частот
Терморезисторные кристаллические резонаторы	R1612	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 стр/мин	1,6×1,2 мм	26 МГц ~ 76,8 МГц
	R2016	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр./мин	2,0×1,6 мм	16 МГц ~ 96 МГц
	R2520	≤±10 стр./мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин	2,5×2,0 мм	16 МГц ~ 96 МГц

	Модель	Стабильность температуры	диапазон температур	Точность при 25℃	Размер упаковки	Диапазон частот
Резонаторы с ПЛОСКИМ срезом	49B	≤±10 ppm ≤±50 ppm	-40~+85℃ -55~+125℃	±10 частей на миллион ±30 стр/мин	12,5×4,8 мм	3,5 МГц ~ 40,0 МГц (основной) 30 МГц ~ 80 МГц (3-й обертон)
Резонаторы с ПЛОСКИМ срезом	49 СЕКУНД	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин ±30 стр/мин	11,05×4,65 мм	3,5 МГц ~ 40,0 МГц (основной) 30 МГц ~ 80 МГц (3-й обертон)

Модель	Стабильность температуры	диапазон температур	Точность при 25℃	Размер упаковки	Диапазон частот
SW1210	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 частей на миллион ±20 частей на миллион	1,2×1,0 мм	26 МГц ~ 76,8 МГц
SW1612	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 частей на миллион ±20 частей на миллион	1,6×1,2 мм	24 МГц ~ 100 МГц
SW2016	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин ±20 стр/мин	2,0×1,6 мм	16 МГц ~ 96 МГц
SW2520	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин ±20 стр/мин	2,5×2,0 мм	12 МГц ~ 125 МГц
SW3225	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин ±20 стр/мин	3,2×2,5 мм	8 МГц ~ 156,25 МГц
SW5032	≤±10 частей на миллион ≤±50 частей на миллион	-40~+85℃ -55~+125℃	±10 стр/мин ±20 стр/мин	5,0×3,2 мм	8 МГц ~ 156,25 МГц
SW6035	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 частей на миллион ±20 стр/мин	6,0×3,5 мм	8 МГц ~ 80 МГц
SW7050	≤±10 стр/мин ≤±50 стр/мин	-40~+85℃ -55~+125℃	±10 стр/мин ±20 стр/мин	7,0×5,0 мм	6 МГц ~ 156,25 МГц

	Модель	диапазон температур	Точность при 25℃	Размер упаковки	Частота
Камертонные резонаторы (32,768кГц)	TF1610	-40~+85℃ -55~+105℃	±10 частей на миллион ±20 частей на миллион	1,6×1,0 мм	32,768кГц
	TF2012	-40~+85℃ -55~+105℃	±10 стр/мин ±20 стр/мин	2,0×1,2 мм	32,768кГц
	TF3215	-40~+85℃ -55~+105℃	±10 стр/мин ±20 стр/мин	3,2×1,5 мм	32,768кГц
