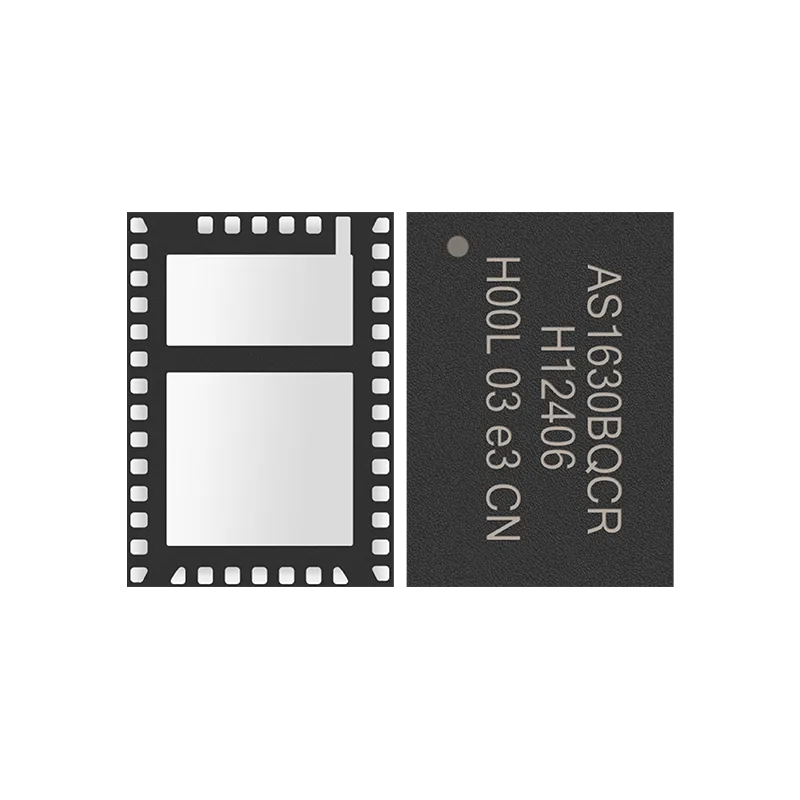

AS1630B

Продукт Обзор

Микросхема AS1630B представляет собой одноканальное устройство SLIC с 4-линейным цифровым интерфейсом PCM и 4-линейным цифровым интерфейсом SPI. Она обеспечивает все функции обнаружения SLIC, кодеков и DTMF, необходимые для полноценного аналогового телефонного интерфейса.

Типичные сценарии применения:

Шлюзы и маршрутизаторы VoIP

xDSL iAds

Оптические сетевые терминалы (ONTs/Us)

Адаптеры аналоговых терминалов (ATA)

Кабельные терминалы EMTA

Беспроводные стационарные терминалы (WFT)

Беспроводные локальные сети (WLL)

WiMAX CPE

Технический Показатели

Основные характеристики
Основные функции и коммуникации	Функция Borscht
	Поддерживает SLIC API
	4-проводной интегрированный последовательный интерфейс (PCM)
	4-проводной коммуникационный интерфейс (SPI)
	Поддерживает напряжение ввода-вывода 3,3 В или 1,8 В
	A-закон /µ-закон компандирования, линейный PCM
Рабочее напряжение	Рабочее напряжение 3,3 В
	Максимальное отрицательное напряжение питания до -110 В
	Встроенный гибкий отслеживающий контроллер постоянного тока Поддерживает конфигурацию с конденсаторным усилением

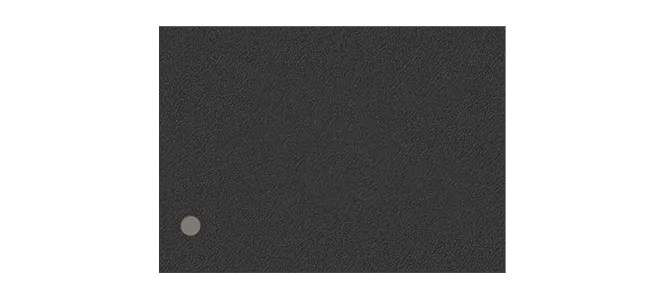

Пакет	Комплексное решение FXS в корпусе размером 5 × 7 мм
Пакет	Не содержит свинца и соответствует требованиям RoHS
Программируемость	Поддерживает программируемость
	Программируемые параметры
	Регулируемая частота звонка, амплитуда, интервал между звонками и форма сигнала
	Маломощный звонок
	Адаптивный звонок
	Ограничение тока вызова
	Подача по контуру постоянного тока (10-45 мА)
Другие характеристики и функции	Подходит для применения в системах с коротким и средним контуром
	Сверхнизкое энергопотребление
	Генерация сигнала DTMF
	Обнаружение DTMF
	Передача по цепочке
	Плавное изменение полярности
	Простота настройки и диагностики
	Пороги замыкания контура и отключения кольца
	Гибридная балансировка
