МС4130

Продукт Обзор

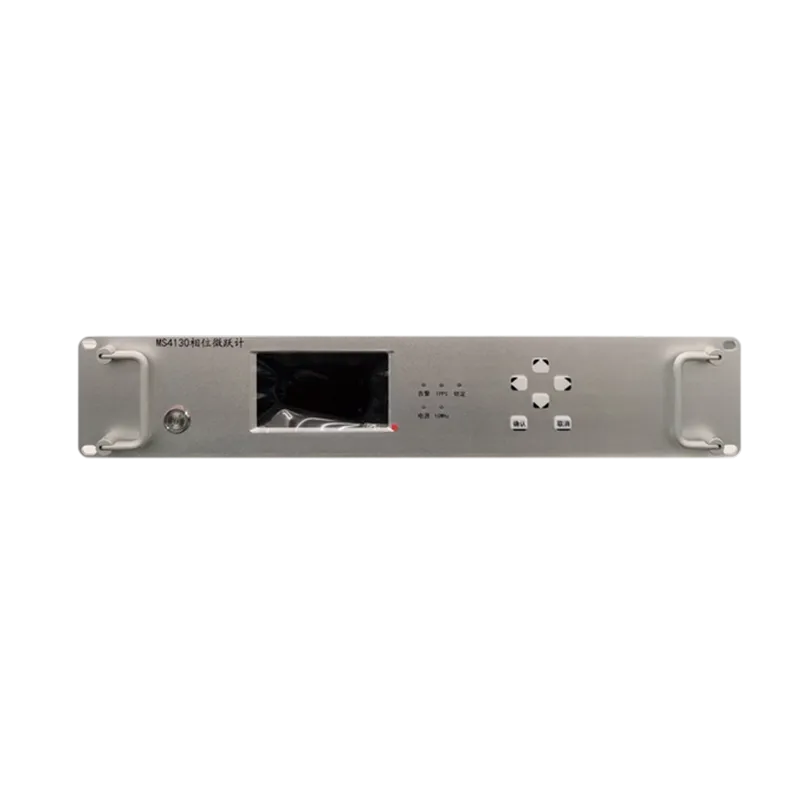

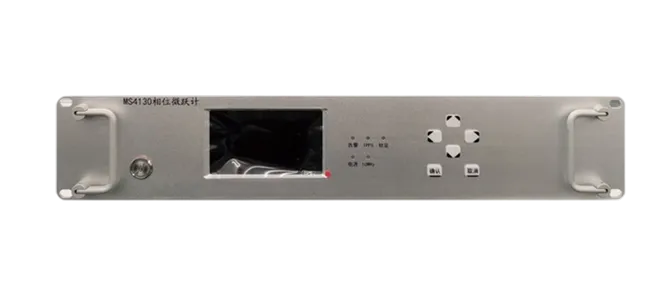

Микрошаговый измеритель фазы MS4130 - это высокоточное устройство для регулировки фазы. Оно состоит из основного блока и программного обеспечения для мониторинга и обработки данных. Его основная функция заключается в высокоточной регулировке фазы и частоты частотных сигналов.

Особенности:

19-дюймовая стандартная конструкция для монтажа в стойку

Поддерживает до четырех входов сигнала частотой 10 МГц с автоматическими настройками внутреннего или внешнего приоритета

Принимает внешний сигнал частотой 1 PPS и выдает сигнал частотой 10 МГц с той же фазой, согласовывая его с внешней временной шкалой.

Выполняет высокоточную регулировку фазы и частоты шести выходных сигналов частотой 10 МГц

Предоставляет возможности мониторинга сети и последовательного порта

Показатели производительности продукта соответствуют ведущим отечественным стандартам и сертифицированы авторитетными отечественными метрологическими институтами

Технический Показатели

Проект		Технические характеристики
Разрешение микроперехода частоты		≤5E-19
Разрешение микроперехода фазы		≤1 с
Стабильность выходной частоты	1	с ≤3E-13
Фазовый шум	10 Гц	≤-135 дБц/Гц
	100 Гц	≤-145 дБц/Гц
	1 кГц	≤-155 дБц/Гц
	10 кГц	≤-158 дБц/Гц
Входные интерфейсы	10 МГц	4 канала,BNC
Входные интерфейсы	1PPS	1-канальный, BNC
Выходной интерфейс	10 МГц	6-канальный,BNC
Выходной интерфейс	1PPS	2-полосный, BNC
Порт управления	Сетевой порт	RJ45 1-полосный
Порт управления	Последовательный порт	RS232 1-полосный
Адаптируемость к окружающей среде	Рабочая температура	от 0°C до +40°C
Адаптируемость к окружающей среде	Температура хранения	от -40°C до +75°C
Физические характеристики	Размеры (В × Ш × Г)	88 мм × 430 мм × 450 мм
Электрические характеристики	источник питания	220 В переменного тока±22 В, 50 Гц±1 Гц
Электрические характеристики	потребляемая мощность	≤10 0 Вт
