МС4140

Продукт Обзор

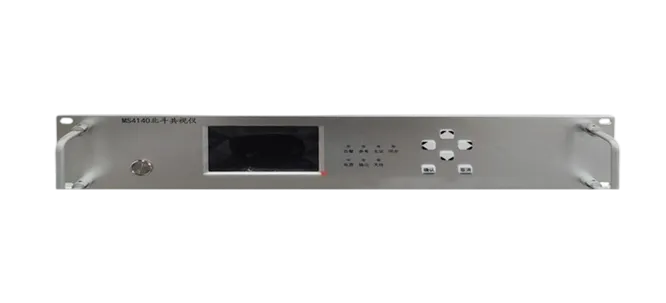

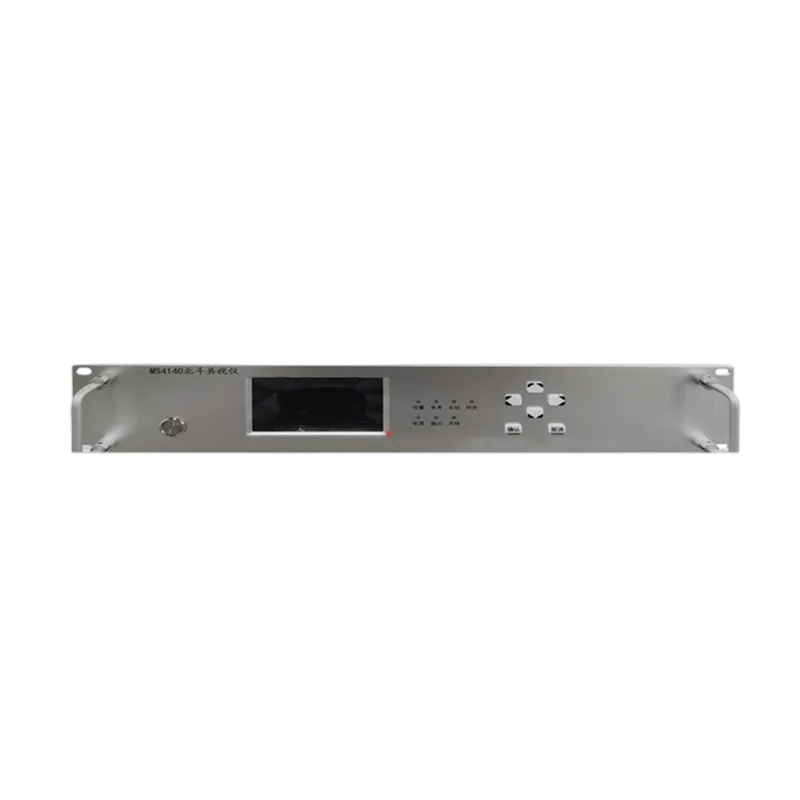

Измеритель времени MS4140 Beidou Common View Meter - это стандартное устройство для отслеживания времени. Он состоит из высокоточной антенны, устройства для сравнения времени, а также программного обеспечения для мониторинга и обработки данных. Его можно отследить по национальному стандартному времени, что позволяет дистанционно передавать и восстанавливать время.

Особенности:

19-дюймовая стандартная конструкция для монтажа в стойку

Функция синхронизации Common view

Встроенные рубидиевые часы, обеспечивающие высокоточный отсчет времени в случае сбоя внешнего времени

Функция ретрансляции Common view, обеспечивающая высокоточную передачу времени на большие расстояния

Выводит данные в международном стандартном формате CGGTTS, который можно отследить по национальным центрам времени и частоты

Подходит для сценариев master, slave и relay

Поддерживает внешние опорные входы частотой 1 PPS и 10 МГц, с частотным сигналом 10 МГц и возможностями второго выхода common view

Эксплуатационные показатели продукции соответствуют ведущим отечественным стандартам и сертифицированы авторитетными отечественными метрологическими институтами

Технический Показатели

Проект		Технические характеристики
Технические характеристики системы	Точность общего просмотра	≤5 нс (1σ)
Технические характеристики системы	Точность синхронизации	≤1 мкс/24 ч, 5 мкс/72 ч, 5 мс/6 м, 10 мс/12 м
Выходная частота 10 МГц	Стабильность частоты	≤1E-11/с, ≤4E-12/10с, ≤1E-12/100с
	Точность частоты	≤1E-12 (среднее значение за 24 часа), ≤5E-12 (задержка на 24 часа)
	Фазовый шум	≤-100 дБц/Гц при частоте 1 Гц; ≤-125 дБц/Гц при частоте10 Гц; ≤-140 дБц/Гц при 100 Гц; ≤-150 дБц/Гц при 1 кГц; ≤-155 дБц/Гц при 10 кГц; ≤-155 дБц/Гц при 100 кГц.
Точность синхронизации по сети		NTP ≤ 1 мс, PTP ≤ 100 нс
Общий формат данных для просмотра		Поддерживает выходные форматы CGGTTS и RINEX
Адаптируемость к окружающей среде	Рабочая температура	-20℃～+60℃
Адаптируемость к окружающей среде	Температура хранения	-40℃～+75℃
Физические характеристики	Размеры (В × Ш × Г)	88 мм × 430 мм × 450 мм
Электрические характеристики	источник питания	220 В переменного тока±22 В, 50 Гц±1 Гц
Электрические характеристики	потребляемая мощность	≤30 Вт
